【主要技术参数】 |
|
|
|
|
产品商标 |
江特牌 |
公告批次 |
298 |
|
产品名称 |

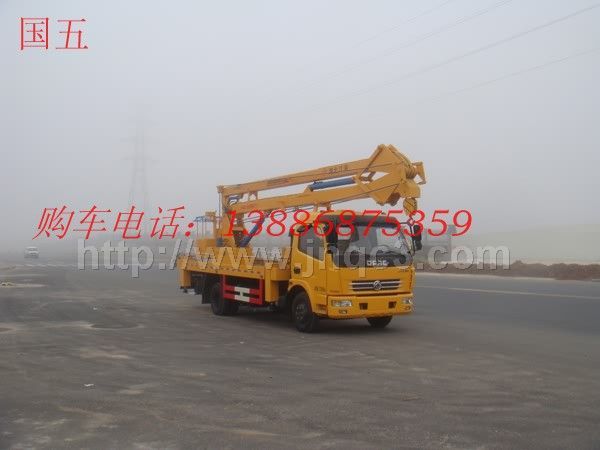

JDF5070JGK18E5型高空作业車 |
产品号 |
ZM9ND5JD02T |
|
总质量(Kg) |
7490 |
罐體容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸 |
8400×2310×3510 |
|
整备质量(Kg) |
7295 |
货厢尺寸 |
×× |
|
额定载客(人) |
|
准拖挂車总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
20/12 |
前悬/后悬 |
1130/2280,1150/2280 |
|
轴数 |
2 |
轴距 |
3800,3308,4100 |
|
轴荷(Kg) |
3000/4490 |
最高車速(Km/h) |
103 |
|
其它 |
随底盘选装驾驶室;吊钩為选装件;前伸与前悬对应关系:970/1130,950/1150,后伸220mm;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:500mm;ABS型号:ABS/ASR-24V-4S/4M,厂家:襄阳东风隆诚机械有限责任公司 |
|
|
|
【底盘技术参数】 |
|
|
|
|
底盘型号 |
EQ1080SJ8BDC |
底盘名称 |
载货汽車底盘（二类） |
|
商标名称 |
东风牌 |
生产企业 |
东风汽車股份有限公司 |
|
外形尺寸 |
6740,5890,7190×2100×2390,2370 |
轮胎数 |
6 |
|
接近角/离去角(°) |
20/14 |
轮胎规格 |
7.50R16 |
|
钢板弹簧片数 |
8/10+7 |
前轮距 |
1740 |
|
燃料种类 |
柴油 |
后轮距 |
1610,1586 |
|
排放标准 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
|
|
发动机型号 |
发动机生产企业 |
排量 |
功率(Kw) |
|
CY4SK251
YC4FA130-50
ISF3.8s5141
ZD30D15-5N
4DX23-140E5
YN38CRE1
YC4Y22-15050 |
东风朝阳朝柴动力有限公司
广西玉柴机器股份有限公司
北京福田康明斯发动机有限公司
东风轻型发动机有限公司
一汽解放汽車有限公司无锡柴油机厂
昆明云内动力股份有限公司
广西玉柴机器股份有限公司 |
3856
2982
3760
2953
3857
3760
2169 |
115
95
105
110
105
95
110 |
主要技术参数
|
車型号 |
JDF5070JGK18E5 |
|
|
主要技术参数 |
底盘型号 |
長×宽×高 |
后悬 |
总质量（Kg） |
轴距 |
发动机排放 |
|
|
EQ1080SJ8BDC |
8400×2310×3510 |
2280 |
7490 |
3800 |
國V |
|
|
上装基本配置 |
臂架 |
臂架形式 |
三节折臂 |
|
|
材料 |
HQ60/5mm |
|
|
臂架截面 |
四边形 |
|
|
起伏角度 |
0°-70°(相对水平面) |
|
|
作业工况 |
最大作业高度 |
18m |
|
|
最大作业高度时作业幅度 |
1.6m |
|
|
最大作业幅度 |
7.5m |
|
|
最大作业幅度时作业高度 |
10.4m |
|
|
回转 |
双向360°连续回转 |
|
|
吊臂 |
最大起吊质量 |
900Kg |
|
|
伸缩起重臂 |
无伸缩 |
|
|
最大起吊高度 |
8.3m |
|
|
最大起吊幅度 |
6.7m |
|
|
起升机构 |
IQKN1B6Y；单绳拉力800 Kg |
|
|
钢丝绳 |
（40m）Φ8 |
|
|
吊钩 |
1T |
|
|
支腿 |
支腿型式 |
前后H型 |
|
|
支腿材料 |
型材Q345B/5mm |
|
|
支腿跨距 |
纵向：4650（4160），横向：3900 |
|
|
液压锁 |
四个支腿都带双向液压锁 |
|
|
后支腿频闪灯 |
黄色；两只 |
|
|
|
|
|
車厢 |
材料 |
优质碳钢及型材，铺3㎜防滑花纹钢板 |
|
工具箱 |
1200*400*400；模具冲压门，带不锈钢门锁 |
|
围栏 |
Φ20不锈钢管 |
|
踏步 |
驾驶室左侧带上下踏步 |
|
侧、后防护 |
优质碳钢冷弯型材；强度高 |
|
轮罩 |
模具成型，美观，强度高 |
|
洗手水箱 |
无 |
|
转台 |
立臂 |
低合金钢板拼焊组成 |
|
回转支承 |
单排四点接触球式带外齿，QWD710.20A |
|
减速机 |
齿轮传动式，IHKN3B6Y |
|
马达 |
BMT-310 |
|
吊篮 |
额定载荷 |
≤200Kg |
|
尺寸 |
長X宽X高：1080X620X1150 |
|
调平形式 |
外置拉杆机械调平 |
|
保险带 |
一副 |
|
调平装置 |
机械调平，拉杆外置 |
|
液压系统 |
液压油箱 |
80L；带液位表 |
|
齿轮泵 |
定量泵，流量25ml/r |
|
工作压力 |
带压力表；16MPa |
|
液压阀组 |
集成電磁阀组 |
|
油缸 |
11只；带双向平衡阀或液压锁进行锁止，保证安全 |
|
操作系统 |
支腿 |
手动操作，各支腿可单独可调，上下車互锁 |
|
操作方式 |
手动和電动结合 |
|
臂架动作 |
转台和吊篮電动双位操作 |
|
发动机启动、熄火 |
转台和吊篮双位操作 |
|
发动机油门 |
手动拉線 |
|
油漆 |
知名品牌油漆；颜色光滑，線条美观； |
|
标识及标牌 |
清晰、醒目、永久不褪色 | [公 司 ]：湖北江南专用特种汽車有限公司
