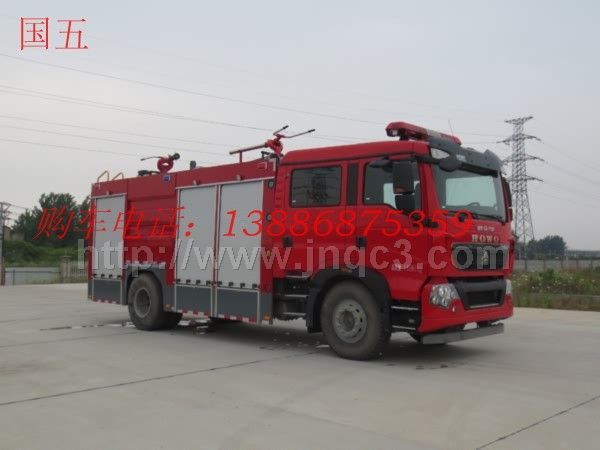

【主要技术参数】 |
|
|
|
|
产品商标 |
江特牌 |
公告批次 |
300 |
|
产品名称 |
|
产品号 |
ZN8BF5L901E |
|
总质量(Kg) |
19450 |
罐體容积(m3) |
6.75 |
|
额定载质量(Kg) |
6750 |
外形尺寸 |
8880×2496×3630 |
|
整备质量(Kg) |
12250 |
货厢尺寸 |
×× |
|
额定载客(人) |
|
准拖挂車总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2+4 |
载质量利用系数 |
|
|
接近角/离去角(°) |
19/12 |
前悬/后悬 |
1430/2360 |
|
轴数 |
2 |
轴距 |
4200,4500,4600,4700,5000,5600 |
|
轴荷(Kg) |
6705/12745 |
最高車速(Km/h) |
95 |
|
其它 |
后伸:90mm;罐體总容积:6.75立方米,水罐容积:4.75立方米,水罐尺寸:1460×2350×1450,干粉罐容积:2.0立方米,干粉罐尺寸(直径×高)(mm):1300×1580;消防员按75千克/人计算;ABS系统型号為4460046300,生产企业為威伯科汽車控制系统(中國)有限公司;侧面防护及后下部防护装置材料材质:Q235,整體式结构;后下部防护装置离地高度:475mm;主要专用装置有消防泵,消防炮,干粉系统. |
|
|
|
【底盘技术参数】 |
|
|
|
|
底盘型号 |
ZZ5207TXFV471GE5 |
底盘名称 |
消防車底盘（二类） |
|
商标名称 |
豪沃牌 |
生产企业 |
中國重汽集团济南卡車股份有限公司 |
|
外形尺寸 |
7680,8130,7990,8430,8750,8790×2496×3020 |
轮胎数 |
6 |
|
接近角/离去角(°) |
19/23 |
轮胎规格 |
315/80R22.5,12.00R20 |
|
钢板弹簧片数 |
4/5,4/9+6,10/9+6,11/9+8,3/9+8,3/3+2 |
前轮距 |
1980,2035 |
|
燃料种类 |
柴油 |
后轮距 |
1850 |
|
排放标准 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
|
|
发动机型号 |
发动机生产企业 |
排量 |
功率(Kw) |
|
MC07.28-50
MC07.31-50
MC07.34-50
MC11.36-50
MC11.40-50 |
中國重型汽車集团有限公司
中國重型汽車集团有限公司
中國重型汽車集团有限公司
中國重型汽車集团有限公司
中國重型汽車集团有限公司 |
6870
6870
6870
10518
10518 |
206
228
248
268
297 |
1、 底盘主要参数
|
型号 |
ZZ5207TXFV471GE5 |
|
|
制造商 |
中國重汽集团济南卡車股份有限公司 |
|
发动机额定功率 |
248kw |
|
发动机排量 |
6870ml |
|
发动机排放标准 |
GB17691-2005國V |
|
驱动形式 |
4×2 |
|
轴距 |
5000mm |
|
最大允许总重 |
19250kg |
|
最小转弯半径 |
≤19m |
|
变速箱 |
手动 |
|
取力器 |
|
2、乘员室
|
结构 |
平头、四门，原装双排 |
|
|
司乘人员数 |
2+4人 |
|
驾驶员位置 |
左置 |
|
设备 |
原車仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
<, P style="TEXT-ALIGN: left; TEXT-INDENT: -18pt; MARGIN-LEFT: 18pt; mso-char-indent-count: 0.0000; mso-list: l0 level1 lfo2" class=15>2、 取力器控制开关及指示灯；
3、 附加電源开关； |
三、 上装结构及性能参数
|
总體布置 |
整車由消防员乘员室和車身两大部分组成，車身布置采用三分體式结构，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體厢式容罐。 |
|
|
1、 器材箱和泵室
|
结构 |
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，車顶防滑，可行走，两边设翻转踏板，防滑设计。(可根据用户需求采用铝合金方管焊接） |
|
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱内安装干粉罐，氮气瓶及干粉系统。 |
|
泵房 |
泵房位于整車后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材；車箱顶部放置吸水管及消防梯支架。 |
|
保温位置：安装燃油加热器（根据客户需求选装） |
|
爬梯及上車拉手
|
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上車拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|
|
2、水罐 |
|
容量 |
2800kg（GL70）/4.7kg（GL70） |
|
|
材质 |
优质碳钢，厚度為5mm(可根据用户需求采用不锈钢、PP材质制作） |
|
罐體固定 |
与底盘車架弹性连接 |
|
罐體设置 |
人孔：设DN460人孔1个，带有快速锁定/开启装置 |
|
溢流口：设DN65溢流口1个 |
|
放余水口：设1个DN40水罐放余水口，配球阀 |
|
注水口：在水罐左右两侧各接1只DN80接口 |
|
进出水口：设1个水罐到水泵进水管，DN150阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制 |
3、泡沫罐
|
容量 |
1.9000kg（GP70） |
|
|
材质 |
优质碳钢，厚度為5mm(可根据用户需求采用不锈钢、PP材质制作） |
|
罐體固定 |
与底盘車架弹性连接 |
|
罐體设置 |
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置 |
|
溢流口：设DN40溢流口1个 |
|
放余液口：设1个DN40泡沫罐放余液口 |
|
出泡沫口：设1个DN40泡沫罐到水泵出泡沫管 |
四、水系统
1、水泵
|
型号 |
CB20.10/30.60型中低压車用消防泵 |
|
|
形式 |
中低压离心式 |
|
额定流量 |
60L/s @1.0MPa 30L/s @2.0MPa |
|
出口额定压力 |
1.0MPa |
|
最大吸深 |
7m |
|
引水装置 |
自带滑片泵 |
|
引水时间 |
最大吸深时≤50s |
2、 管路系统
|
管道材质 |
优质无缝钢管 |
|
|
吸水管路 |
泵房后侧设一个DN150吸水口 |
|
注水管路 |
水罐左右两侧各设一个DN80注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
出水管路 |
泵房左右两侧各设2个DN65及1个DN80出水口，带截止阀和扪盖 |
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置
1、車载水炮
|
型号 |
PS50W |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
回转角度 |
360°水平回转 |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
流量 |
60L/S |
|
射程 |
≥70m |
2、車载泡沫炮
|
型号 |
PL48 |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
回转角度 |
360°水平回转 |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
流量 |
48L/S |
|
射程 |
泡沫≥50m 水≥55m |
3、車载干粉炮及卷盘
|
型号 |
PF30 |
|
|
控制类型： |
電、气动操作手动操作 |
|
材质： |
耐腐蚀材料 |
|
喷射强度： |
30kg/s |
|
工作压力： |
1.4Mpa |
|
1套干粉卷盘，長30m，通径DN25、带干粉枪，手动卷绕。 |
4、氮气瓶
|
氮气瓶数量： |
6（满足干粉使用，带钢瓶架），设计符合GB5099规定 |
|
|
容量： |
70L |
|
填充压力： |
15Mpa |
|
充气时间： |
45s,设有集中充气接口 |
|
1套干粉卷盘，長30m，通径DN25、带干粉枪，手动卷绕。 |
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
|
驾驶室内控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
|
泵室内控制 |
上装总電源开关、参数显示、状态显示 |
七、電气设备
|
附加電气 |
设独立電路 |

|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
频闪灯 |
車身两侧安装红、蓝两色频闪灯 |
|
警示装置 |
長排全红警灯，安装在驾驶室顶部 |
|
警报器，其控制盒在驾驶员前下方 |
|
火场照明 |
上装后部安装35W消防探照灯1个 |
八、表面处理
|
面漆 |
优质國产漆 |
|
颜色 |
車體外表面主色為RO3消防红 |
九、随車消防器材的布置和配备
1、器材布置
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
|
3 |
标示醒目，多人操作，互不干涉。 |
2、器材配备（标配）
|
1 |
吸水管 |
150×4米 |
2 |
根 |
螺纹式 |
|
2 |
滤水器 |
FLF150 |
1 |
件 |
螺纹式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII150/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
13-65-20 |
6 |
盘 |
低压；内扣式 |
|
6 |
水带 |
13-80-20 |
6 |
盘 |
低压；内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
長860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
14 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
15 |
泡沫枪 |
PQ4/0.7Z |
1 |
支 |
|
|
16 |
泡沫外吸液管 |
40*2700 |
1 |
件 |
|
|
17 |
消防桶 |
|
1 |
个 |
|
|
18 |
灭火器 |
3㎏ |
1 |
具 |
|
|
19 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
|
20 |
橡皮锤 |
|
1 |
件 |
|
|
21 |
可充電式手提照明灯 |
|
1 |
件 |
|
