【整車技术参数】 |
|
产品商标 |
江特牌 |
公告批次 |
292 |
|
产品名称 |
泡沫消防車 |
产品型号 |
JDF5410GXFPM240 |
|
总质量(Kg) |
41000 |
罐體容积(m3) |
23.489 |
|
额定载质量(Kg) |
23550 |
外形尺寸 |
11900×2500×3635 |
|
整备质量(Kg) |
17300 |
货厢尺寸 |
×× |
|
额定载客(人) |
|
准拖挂車总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2 |
鞍座最大载质量(Kg) |
|
|
接近角/离去角(°) |
14/13 |
前悬/后悬 |
1500/2545 |
|
轴荷(Kg) |
8500/7300/12600/12600 |
最高車速(Km/h) |
85 |
|
备注 |
后伸:105毫米;罐體总容积:23.489立方米;水罐载液量為20450kg;罐體容积:20.45立方米;罐體尺寸(長×宽×高):6135×2380×1450(毫米);B类泡沫罐载液量為3100kg;罐體容积:3.039立方米;罐體尺寸(長×宽×高):910×2380×1450(毫米);B类泡沫液密度為1.02g/mL;消防员按75千克/人计算;ABS系统型号為4460046300,生产企业為威伯科汽車控制系统(中國)有限公司;侧面防护及后下部防护装置材料材质:Q235,整體式结构;后下部防护装置离地高度:545mm. |
|
【底盘技术参数】 |
|
底盘型号 |
ZZ5437V4667E1 |
底盘名称 |
特种作业車底盘 |
|
商标名称 |
豪沃牌 |
生产企业 |
中國重汽集团济南卡車股份有限公司 |
|
轴数 |
4 |
轮胎数 |
12 |
|
轴距 (mm) |
1800+4600+1350,1800+4575+1400,2150+4600+1350,2150+4575+1400,2150+4300+1350,2150+4275+1400 |
|
轮胎规格 |
385/65R22.5/315/80R22.5,385/65R22.5/12.00R20,385/65R22.5/12.00-20 |
|
钢板弹簧片数 |
11/11/12,左14右13/左14右13/12 |
前轮距 |
2022/2022 |
|
燃料种类 |
柴油 |
后轮距 |
1830/1830 |
|
排放依据标准 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
发动机型号 |
发动机生产企业 |
排量 |
功率(Kw) |
|
D10.34-50
D10.38-50
MC11.36-50
MC11.40-50
MC11.44-50 |
中國重型汽車集团有限公司
中國重型汽車集团有限公司
中國重型汽車集团有限公司
中國重型汽車集团有限公司
中國重型汽車集团有限公司 |
9726
9726
10518
10518
10518 |
249
27, 6
268
297
327 |

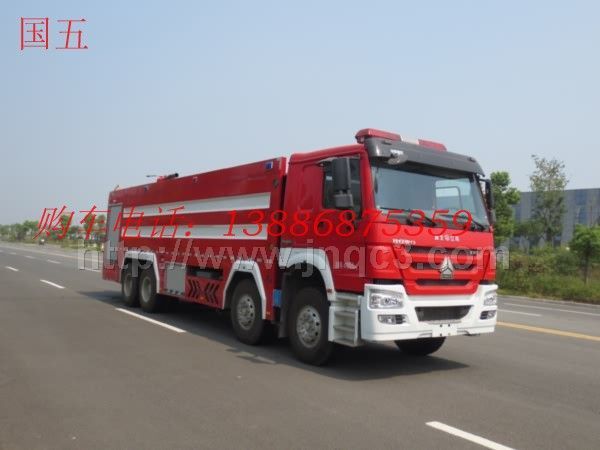

整車
整車型号：JDF5410GXFPM240型泡沫消防車
生产厂家：湖北江南专用特种汽車有限公司
外廓尺寸：11900×2500×3635 mm
乘员人数：2+4
容积：水罐容积20000L 泡沫罐5000L
水泵：流量60L/S 1.0MPa
水炮：流量48L/S 0.8MPa，水射程≥70m 泡沫射程≥55m 。
底盘
型号：ZZ5437V4667E1
生产厂家：中國重汽集团济南卡車股份有限公司
驱动型式：8×4
轴距：1800+4600+1350mm
发动机型号：D10.34-50，直列六缸、水冷、四冲程、增压中冷、高压共轨
额定输出功率為249KW即340马力
排量9726ml
额定转速1900rpm
排放标准：GB17691-2005國Ⅴ,GB3847-2005
变速箱：机械式手动变速箱，10档
转向系统：左置，液压助力转向，方向盘高度和角度可调
最高車速：95km/h
取力器：全功率夹心式取力器，電磁阀控制，飞溅润滑，强制式循环水冷。
驾乘室
结构：整體钢骨架焊接平头驾驶室，固定型。
布局：双排四门，乘员室与驾驶室连通，乘员人数為2+4。
结构：四开门整體平头双排驾驶室，全钢框架焊接结构，后排座位后有6.8L空气呼吸器固定架4具
设备：除原車设备外，还装有警灯、警报器开关，取力器开关、侧标志灯开关、侧照明开关等。
上装
罐體
容积：20000L（水），泡沫（5000L）
结构：外露式
材质：采用优质碳钢材料焊接而成，侧板厚度為4mm，底板厚度為5mm。内壁全部做防腐处理，经久耐用。
设备：
人孔盖：带快速锁紧及开启装置，开启快捷、安全。
排污阀：手动控制
内部结构：焊接式，内设纵横防荡板，网格式结构，格间留有人孔，符合國家标准。
※ 2个入口孔，带快速锁紧及开启装置
※ 2个溢流阀装置
※ 2个液位指示器
※ 2个排污口，手动阀控制
※ 2个空气呼吸阀
（二） 管路系统
1.内进水管路：1个Φ150mm的后进水，由罐體进入消防泵，装1只Φ150mm手动蝶 阀，连接液罐与水泵。
2.外进水管路：泵后侧有1个外进水口，其管径Φ150mm，接外吸管，管牙接口（闷盖密封）；泵后侧引水，吸水管Φ150×4m(2根) 。
3.出水管路：
※水泵后侧有4个Φ80mm球阀控制的出水口（闷盖密封）；
※1个Φ100mm的炮管路，采用Φ100mm挠性接头，并用Φ80mm球阀控制。
4.注水管路：
※1个Φ65mm的内注水管路，可通过水泵直接向罐内注水；
※在車身两侧各有2个Φ65mm的外注水口。
5.放余水管路：為保护水泵及各球阀，在球阀的最处加装放余水阀。
冷却水管路：為使取力器在工作中应付各种复杂情况，配有冷却水管路及球阀。
(三） 器材箱
结构：
骨架与外蒙皮為焊接结构
内蒙皮為轻合金花纹铝板。
根据器材固定需要，配置可以上下调整的由铝合金型材搭接起来的器材固定架。
材质：骨架及外蒙皮為优质碳钢材料。
卷帘门：
材质為轻合金卷帘门，质量轻，防腐性能好。
卷帘门的特殊结构确保了外部雨水很难渗入，密封性能良好。
每个器材箱内装有照明灯，在控制面板上统一控制。
顶部：采用具有防滑作用的花纹板，确保人员安全。
（四） 泵室
位置：位于車辆尾部。
结构及材质：与器材箱焊接成一體，结构与材质与器材箱相同。
尾部：配备可供消防人员上下的防滑爬梯和不锈钢扶手。
顶部：采用具有防滑作用的花纹板，确保人员安全。
消防泵及水路系统
消防泵
型号：CB10/60 車用消防泵
安装位置：后置
流量及压力：60L/S@1.0MPa
引水时间：≤35秒（7米吸深时）
消防泵工况状况表
|
产品名称 |
型号规格 |
工况 |
流量（L/S） |
出口压力（Mpa） |
额定转速（r/min） |
轴功率（KW） |
吸深 |
增速比 |
|
低压車用消防泵 |
CB10/60 |
1 |
60 |
1 |
3200±50 |
97.72 |
3 |
1.346 |
|
2 |
42 |
1.3 |
3475±50 |
105.26 |
3 |
|
3 |
30 |
1 |
3130±50 |
72.75 |
7 |
消防炮
型号：PL48 車载水泡沫两用手动炮
安装位置：泵室顶部
流量及压力：48L/S@0.8MPa
射程：水≥70m 泡沫≥55m
旋转角度：360°
俯仰角；-15°～45°
射程遠、水流集中、保护面积大
操作灵活方便、炮身可做水平回转和仰俯回转
喷射可做直流和喷雾
主要性能参数表
|
型号 |
流 量
（L/s） |
射 程
（m） |
工作压力
（Mpa） |
俯仰旋转
（°） |
水平旋转
（°） |
長×宽×高
（mm） |
重量
（Kg） |
|
PL48 |
48 |
≥60 |
≤0.7 |
-30～+70 |
0～360 |
1300×340×600 |
≤50 |
消防管路
罐吸水管路：DN100，带手动蝶阀，右置向前
外吸水管路：DN100，后置向后
炮出水管路： DN65，带止回阀，顶置向上
水带出水管路： 2×DN65，带手动球阀，顶置左右各1
泵往罐注水管路：DN50，带手动球阀，右置向前
冷却水管路：采用循环水对取力器进行不间断的强制冷却，确保取力器能够長时间，不间断的开展工作。
放余水管路：位于泵、罐體及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。
電气系统
驾驶室顶部装有功率為100W的红色長排频闪警灯和警报器，控制面板位于驾驶室内。
車辆两侧装有2个红蓝相间的频闪警灯、2个5W的环绕照明灯和符合國家标准的侧标志灯
每个器材箱和泵室均装有5W的照明灯。
尾部装有符合國家标准的视廓灯、组合尾灯和牌照灯。
操纵系统：各种仪表和开关集中布置在泵室尾部的仪表板上，包括仪表電源、转速表、耐震型压力表、耐震型真空表、液位指示器、器材箱照明开关、泵室照明开关、侧照明开关及水泵引水开关，并在仪表板上附有消防水路系统工作原理和操作说明。
器材配备及布置
配备原则
客户有特殊需求时，根据客户的需求配备
客户没有特殊需求时，按照公司的企业标准配备
布置原则
合理布置，确保器材箱的空间利用率达到80%以上
按使用的先后顺序和频率开展器材布置，确保取放快捷
按重量的大小开展器材布置，确保左右受载均衡
按功能的分类开展器材布置，确保取放方便
使用防锈、防振、防脱落、防划伤的专用夹具对器材进行固定
整車涂装
消防車的外表喷涂R03大红色；
消防泵出水管路喷涂R03大红色；
消防泵进水管路、水罐至消防泵的输水管路及水罐人孔盖喷涂G05深绿色；
后翼子板、后保险杠喷涂白色。
随車文件资料
底盘使用说明书（1份）底盘维修手册（1份）底盘质量保修卡（1份）底盘合格证（1份）随車维修工具清单（1份）消防泵使用维修说明书（1份）消防車使用说明书消防車消防器材交货清单、消防車交接清单
